Kovani spoj od nehrđajućeg čelika, igličasti ventil od kovanog čelika

Kratki opis:

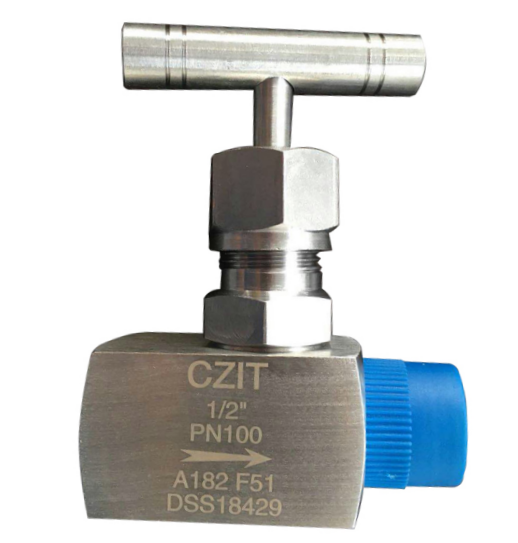

Naziv: Kovani čelični igličasti ventil
Veličina: 1/4″-1″
Standardno: Prema crtežu, prilagođeni dizajn
Materijal: A182F304, A182F316, A182F321, A182F53, A182F55, itd.


Detalji proizvoda

Savjeti

Visokokvalitetni igličasti ventil može raditi ručno ili automatski. Ručno upravljani igličasti ventili koriste ručni kotač za kontrolu udaljenosti između klipa i sjedišta ventila. Kada se ručni kotač okreće u jednom smjeru, klip se podiže kako bi se otvorio ventil i omogućio protok tekućine. Kada se ručni kotač okreće u drugom smjeru, klip se pomiče bliže sjedištu kako bi se smanjila brzina protoka ili zatvorio ventil.

Automatizirani igličasti ventili spojeni su na hidraulički motor ili zračni aktuator koji automatski otvara i zatvara ventil. Motor ili aktuator će podesiti položaj klipa prema tajmerima ili vanjskim podacima o performansama prikupljenim tijekom praćenja strojeva.

I ručni i automatizirani igličasti ventili omogućuju preciznu kontrolu protoka. Ručni kotač ima fini navoj, što znači da je potrebno više okretaja za podešavanje položaja klipa. Kao rezultat toga, igličasti ventil može vam pomoći u boljoj regulaciji protoka tekućine u sustavu.

Značajke igličastog ventila Materijal i slike

1. Igličasti ventil

2. Izrađeno od nehrđajućeg čelika ASTM A479-04 (razred 316)

3. Navojni krajevi prema ASME B 1.20.1 (NPT)

4. Maks. radni tlak 6000 psi na 38 °C

5. Radna temperatura -54 do 232 °C

6. Sigurnosna brava poklopca motora sprječava slučajno gubljenje.

7. Dizajn stražnjeg sjedala štiti pakiranje u potpuno otvorenom položaju.

Igličasti ventil

Br. Ime Materijal Površinska obrada
1 Ručka Grib Scres SS316
2 Ručka SS316
3 Osovina stabljike SS316 Obrada dušikom
4 Poklopac za prašinu Plastika
5 Matica za pakiranje SS316
6 Sigurnosna matica SS316
7 Hauba SS316
8 Perilica rublja SS316
9 Pakiranje stabljike PTFE + Grafit
10 Wahser SS316
11 Zaštitni klin SS316
12 O-prsten FKM
13 Tijelo Razred 316

  Opće dimenzije igličastog ventila

Referenca Veličina PN(psi) E H L M K TEŽINA (kg)
225N 02 1/4" 6000 25,5 90 61 55 4 0,365
225N 03 3/8" 6000 25,5 90 61 55 4 0,355
225N 04 1/2" 6000 28,5 92 68 55 5 0,440
225N 05 3/4" 6000 38 98 76 55 6 0,800
225N 06 1" 6000 44,5 108 85 55 8 1.120

Dijagram gubitaka tlaka igličastog ventila

1-3

Nazivni tlak igličastih ventila

Kv VRIJEDNOSTI

KV = Protok vode u kubnim metrima na sat (m³/h) koji će generirati pad tlaka od 1 bara preko ventila.

veličina 1/4" 3/8" 1/2" 3/4" 1"
m³/h 0,3 0,3 0,63 0,73 1.4
